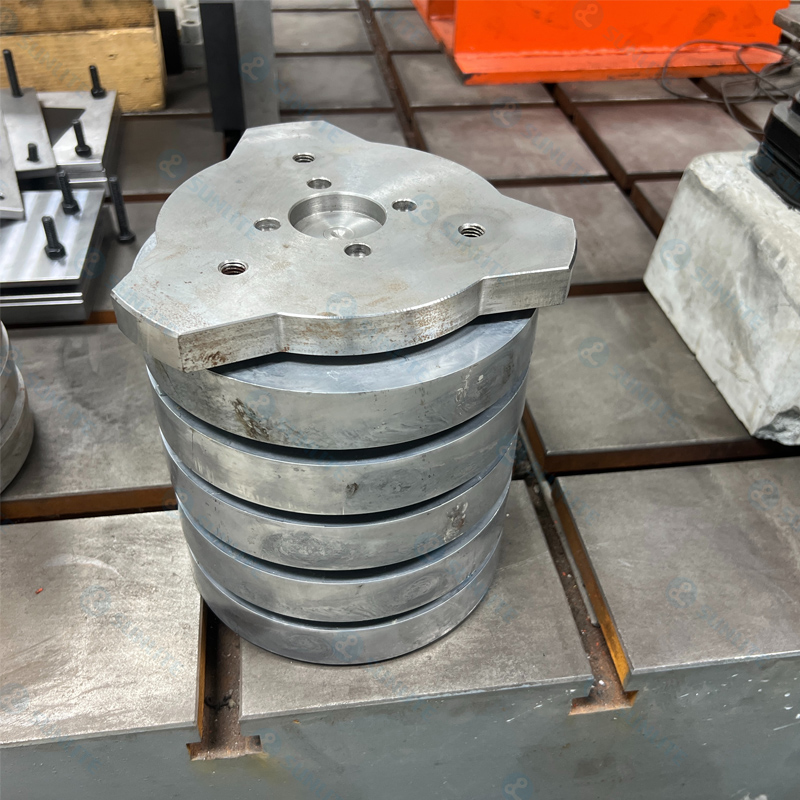

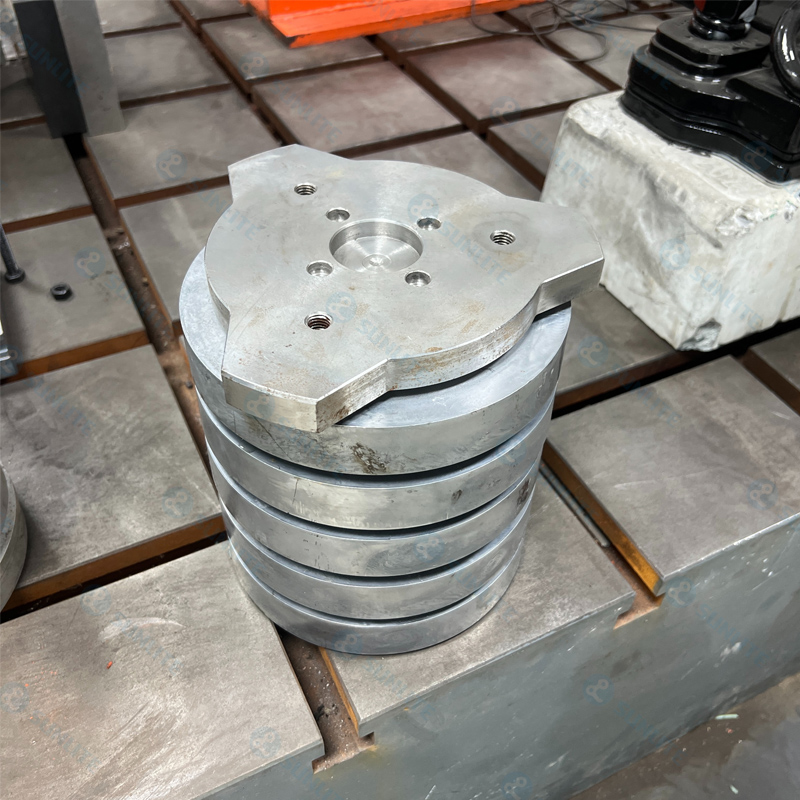

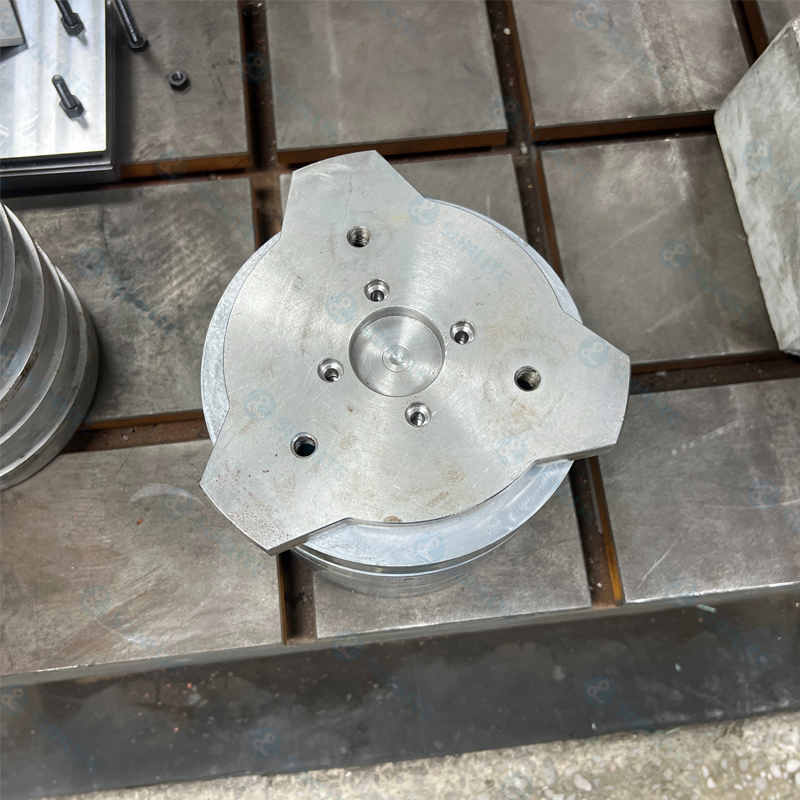

Phononic kristalli isolator

Rakenduse stsenaariumid

1. raudteeraja vibratsiooni eraldamine – vähendab rongide tööst põhjustatud vibratsiooni ülekande

2. linnaraudtee transiit – suurendab reisijate sõidu mugavust

3. Kiire raudteeliinid-minimeerib rajakonstruktsioonide väsimuskahjustusi

4. vibratsioonikontroll rajasildade ja tunnelite jaoks – lähedal asuvad hooned ja infrastruktuur

Toote kirjeldus

See isolaator kasutab fonooniliste kristallide ** lokaalse resonantsmehhanismi **, et täpselt kontrollida elastsete lainete levimist raudteekonstruktsioonides. See saavutab **> 18dB sisestamise kaotuse ** sagedusriba 20–200Hz, pakkudes lairibaühenduse väga tõhusat isolatsiooni. Võrreldes traditsiooniliste terasevarrega ujuvate plaatide süsteemidega, pakub see vibratsiooni vähendamise paranemist ** 50% -ni **, eemaldades samal ajal täielikult kevadise purunemisriskid-pakkudes järgmise põlvkonna lahenduse, mis ühendab parimate jõudluse nullohutusprobleemidega raudtee vibratsioonide lahutamise projektide jaoks.

Tootefunktsioon

Lairibalaine juhtimine:

Kohalikud resonantsüksused laiendavad elastset laineribaga vahemikku, surudes spetsiaalselt palade 20-200Hz peamise vibratsiooni sagedusriba.

Metamaterjalik struktuur võimaldab vibratsiooni eraldamise efektiivsust ületada ＞ 18dB, kõrge sagedusega müra vähendamise tulemuslikkus 40%.

Sisemine ohutuse kujundamine:

Kõigi tahkete olekute mittemetalliliste resonaatorid välistavad metallvedrude väsimusmurdude riski, vähendades hoolduskulusid 90%.

Moodulaarsed eelinstalleeritud ühikud toetavad kiiret asendamist, vähendades seisakuid 80%.

Keskkonna täiustatud kohanemisvõime:

Bibapi stabiilsus ＞ 95% temperatuurivahemikus -20 ℃ ~ 80 ℃, takistades külmutamisula/soojuspaisumise mõju.

Soolapihustus takistuse hinnang ＞ 1000H (ISO 9227), mis sobib rannikualade/tunneli niiske keskkonna jaoks.

Volitatud intelligentse töö ja hoolduse tõttu:

Resonantsiüksuse staatuse traadita jälgimine võimaldab vibratsiooni mahasurumise efektiivsuse digitaalset juhtimist.

Jõudlusindeks

Põhitehnoloogia: fonoonilise kristalli lokaalse resonantsi struktuur

Vibratsiooni eraldamise jõudlus: sisestuskao ＞ 18DB (EN 15461 testistandard)

Efektiivne sagedusribalaius: 20-200Hz elastse laine ribalaua juhtimine

Mehaaniline eluiga: ＞ 30 aastat (100 miljonit dünaamilist koormust tsüklit)

Temperatuurivahemik: -20 ℃ ~ 80 ℃ (ribalapi sageduse kõrvalekalle ≤3%)

KORRUSMASTUS: ≥300KN/M² vertikaalne laagri võimsus

Rakendusala

Linna metroo: tunneli sektsiooni radade vibratsioonitundlikud alad (haiglate, laborite all)

Kiire raudtee: resonantsiriski ennetamine ja kontroll silla sektsioonides

Täppis tootmine: ultra-võimeline keskkonnakaitse kiibitehaste/optiliste laboratooriumide jaoks, mis asuvad radadega

Meditsiinikeskused: seadmete, näiteks MRI kaitse mikrovibratsiooni häirete vastu

Renoveerimisprojektid: Olemasolevate terasest ujuvplaadisüsteemide ohutuse uuendamine ja asendamine
