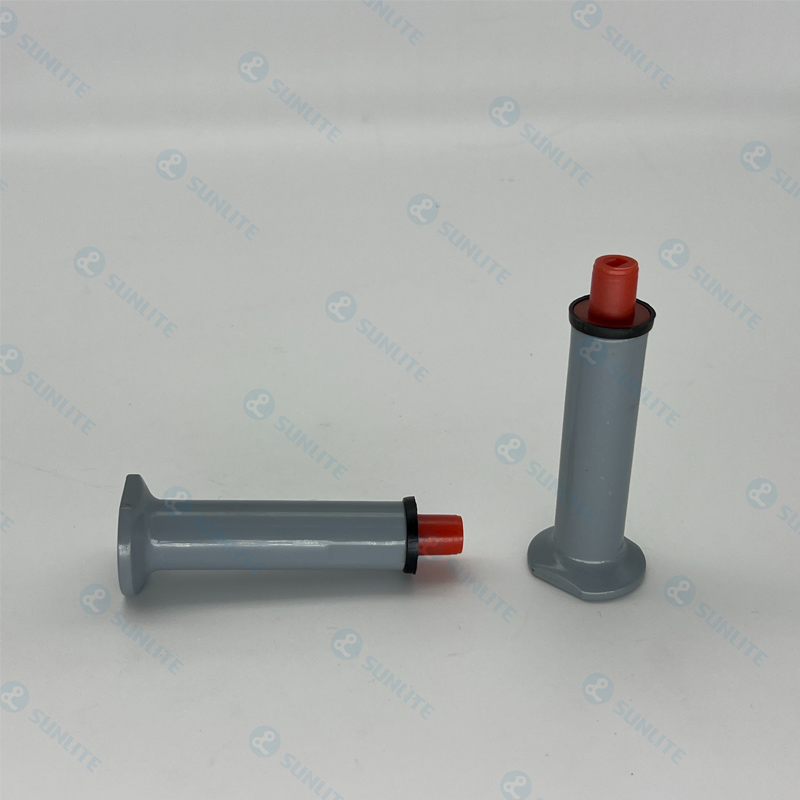

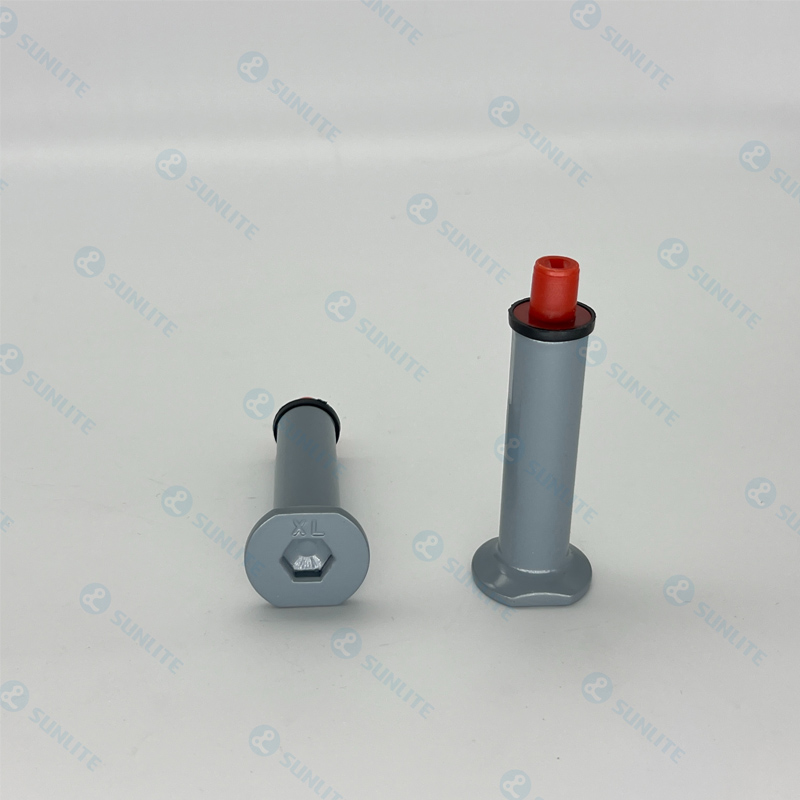

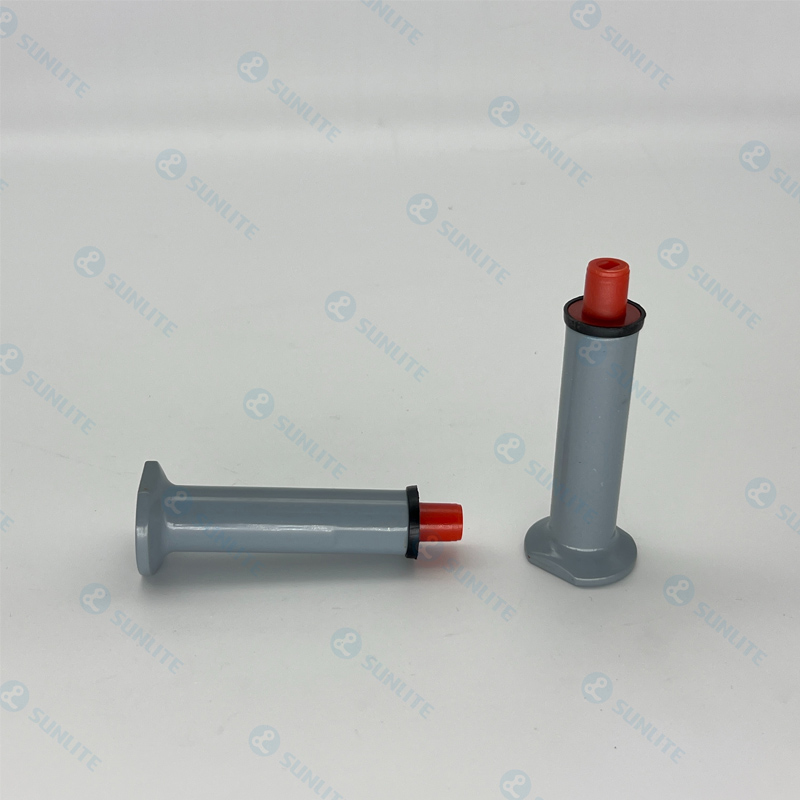

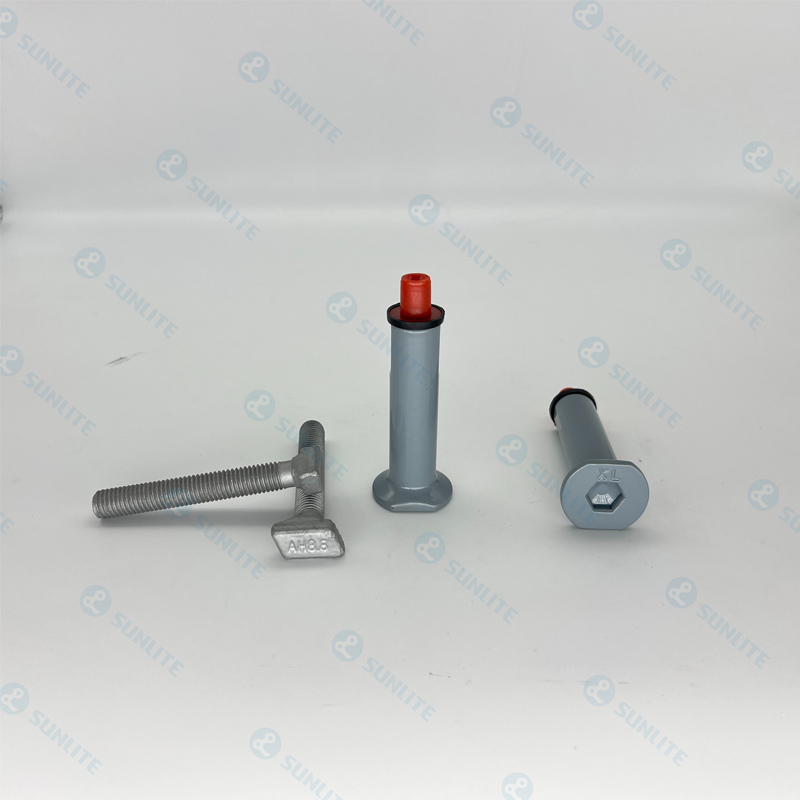

Eelnevalt sisseehitatud varrukas

Rakenduse stsenaariumid

1. Tunnelsegmentide manustatud osad, mida kasutatakse fikseeritud ühenduste jaoks selliste seadmete, näiteks väliste rippumiskanalite, evakueerimisplatvormide ja kaablisulgude ja segmentide vahel.



Toote kirjeldus

Tipptasemel eelnevalt manustatud varrukad on valmistatud 316 austeniitilisest roostevabast terasest täpse valamise kaudu. Kahekihilise isolatsioonistruktuuri kavandamise kaudu saavutavad nad elektrilise isolatsiooni jõudluse isolatsioonitakistusega ≥10⁸Ω. Kombineerides väljatõmmatava tugevuse ≥15KN ja väändeväsimise kestus ≥5000 tsüklit, pakuvad need eluaegseid hooldusvabasid lahendusi stsenaariumidele nagu raudtee transiit ja meditsiiniseadmed, millel on ranged nõuded metallkomponentide isolatsiooni ja mehaanilise usaldusväärsuse kohta.

Tootefunktsioon

Äärmine mehaaniline garantii:

316 roostevabast terasest maatriksil on saagikuse tugevus ≥205MPa, väljatõmmatava kandevõime suurenes 200% (võrreldes 304 roostevabast terasest).

Spetsiaalne hammaste soone struktuur võimaldab väändeväsimisaega ületada 5000 tsüklit (testi standard EN 14399).

Kahekordne elektriline isolatsioon:

Alumiiniumoksiidi keraamiline isolatsioonikiht + polümeer tihendusrõnga ploki lekkevooluteed 10⁸Ω tasemel.

Dielektriline tugevus ≥3kV/mm (IEC 60112 märg test).

Keskkonna korrosiooniresistentsus:

316L Ülimalt madala süsiniku koostise vastu peab vastu kloriidioonide korrosiooni (läbib 480-tunnist soolapihusti testi ISO 9227).

Nullkonstruktsioonide kogumine -60 ℃ ~ 300 ℃ temperatuurivahemikus, välistades külma kokkutõmbumise ja eraldumise riski.

Intelligentne installatsiooni ühilduvus:

Sisemine keerme täpsus jõuab GB/T 196 klassi 6Hni, ühildub automaatse pöördemomendi kinnitussüsteemidega.

Jõudlusindeks

Tuummaterjal: 316 Austeniitse roostevaba teras (CR17/NI12/MO2)

Mehaanilised omadused:

Väljatõmbejõud ≥15KN (ISO 898-1 kohta)

Pöördemomendi takistus ≥35n · m

Väsimustsüklite takistus ≥5 000 tsüklit (koormus ± 15 °)

Elektrilised omadused:

Isolatsioonitakistus ≥1 × 10⁸Ω (DC 500 V, 23 ℃/50%RH)

Dielektriline tugevus ≥3kV/mm (AC 1min)

Korrosioonikindluse hinne: 10. klass (ISO 9227 1000H soolapihusti test)

Täppisjuhtimine: sisemise keerme tolerantsi hinne 6H (GB/T 196 kohta)

Rakendusala

Kiire rööbaste ballastita rada: magaja isoleeritud ankurdussüsteem (antikavastase voolu korrosioon)

Meditsiinilise pildiseadmed: manustatud osad MRT -seadmete magnetiliste varjestuskabiinite jaoks

Täppis töötleva tööstuse tööstus: staatilised seadmed pooljuhtide puhastusruumides

Uued energiaakud: suurepinge isoleeritud ühenduspunktid toitepatareidest

Meretehnoloogia: kloriidioonide korrosioonikindlad kinnitussüsteemid kai-rajatistele
